滑片泵结构与工作原理介绍

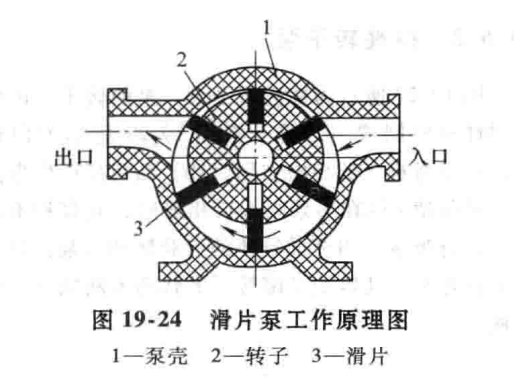

滑片泵的结构如图19-24所示,具有径向槽道的转子装在具有偏心定子的泵体内,滑片位于转子的径向槽道中。滑片可以是两片或多片,转子旋转时在离心力的作用下,滑片自转子体内甩出,沿定子内表面滑动。这些滑片和定子构成密封的空腔随偏心增大空腔逐渐增大,继续旋转时,空腔减小为零,并充满与转子、滑片之间的空腔内液体开始自吸入区吸进,然后压向排出区,完成液体输送过程。

普通的滑片泵通常用来输送中等压力的油类物料,输送高粘度液体时,这种滑片的漏损增大,因此只限于一般粘性液体。原理相同的重型滑片泵可以用来输送侵蚀性强、黏度很高的液体,半固体甚至是固体。在这种情况下只能使用单滑片泵,在转子槽内滑动。输送有磨蚀性液体时,泵内需要用耐磨材料保护。

滑片泵有如下特点:

1、快速的自吸能力:高差可达5m,可用于地下储罐,自吸时间小于20s

2、密封结构可靠:采用特殊结构的机械密封,耐磨、可靠。

3、自灌及干运转的能力:无需灌泵,并可使泵干运转10min。

4、保持性能不变的自调滑片:具有自动补偿能力,滑片可以不断补充磨损,而不降低泵的性能,大大增加了泵的使用寿命。

5、结构简单,便于维修、检查、清洗、_换滑片,仅需几分钟。
